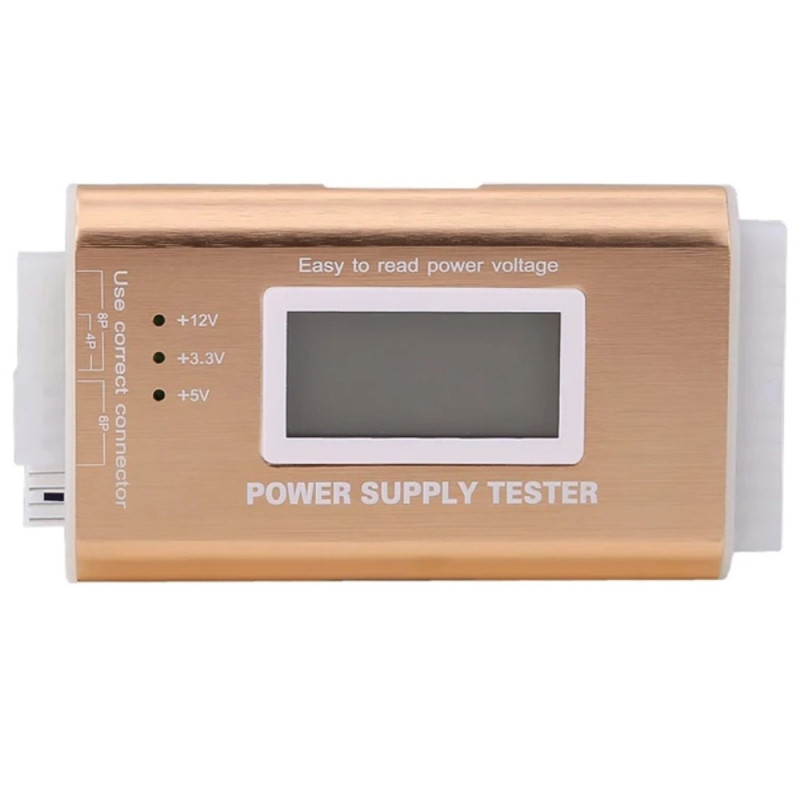

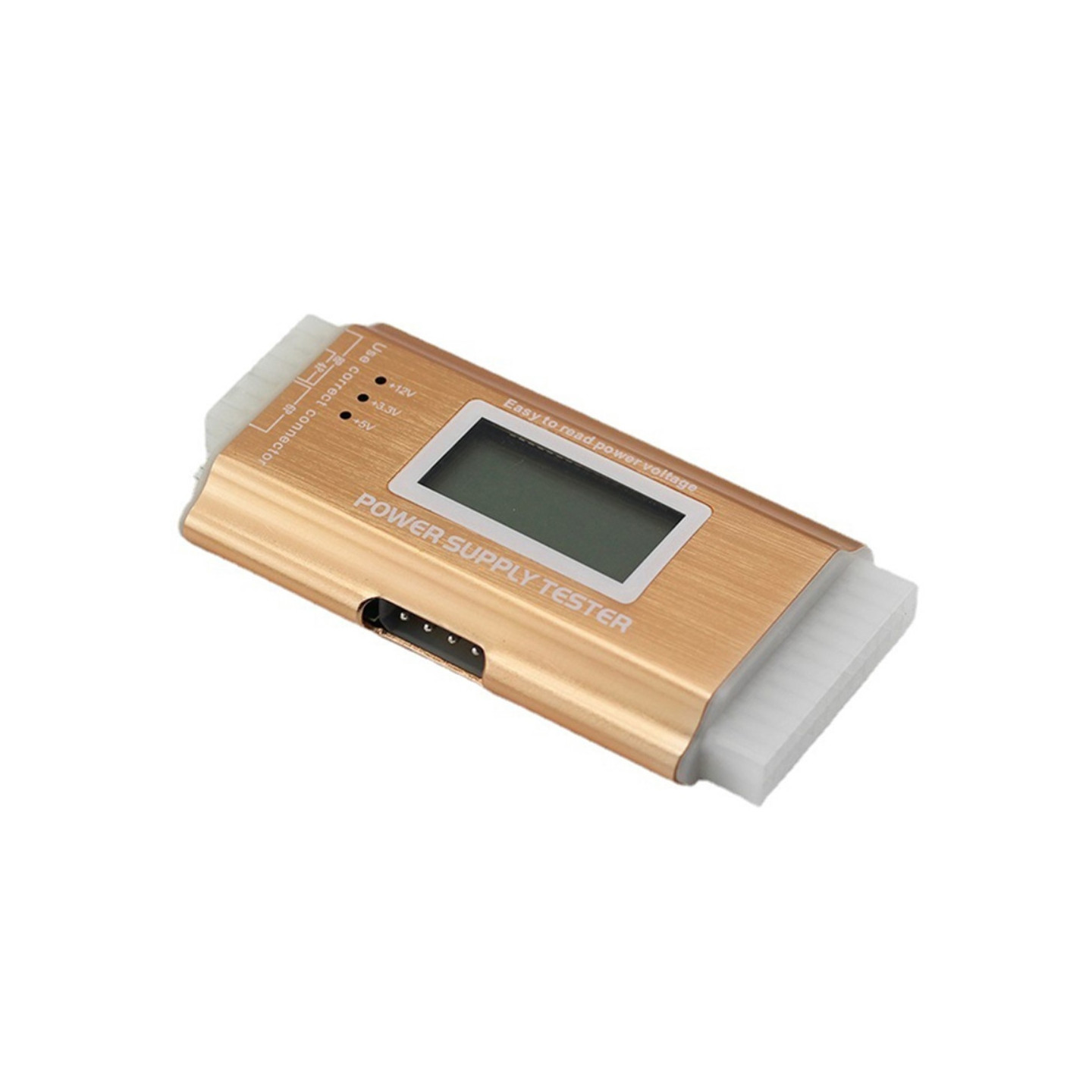

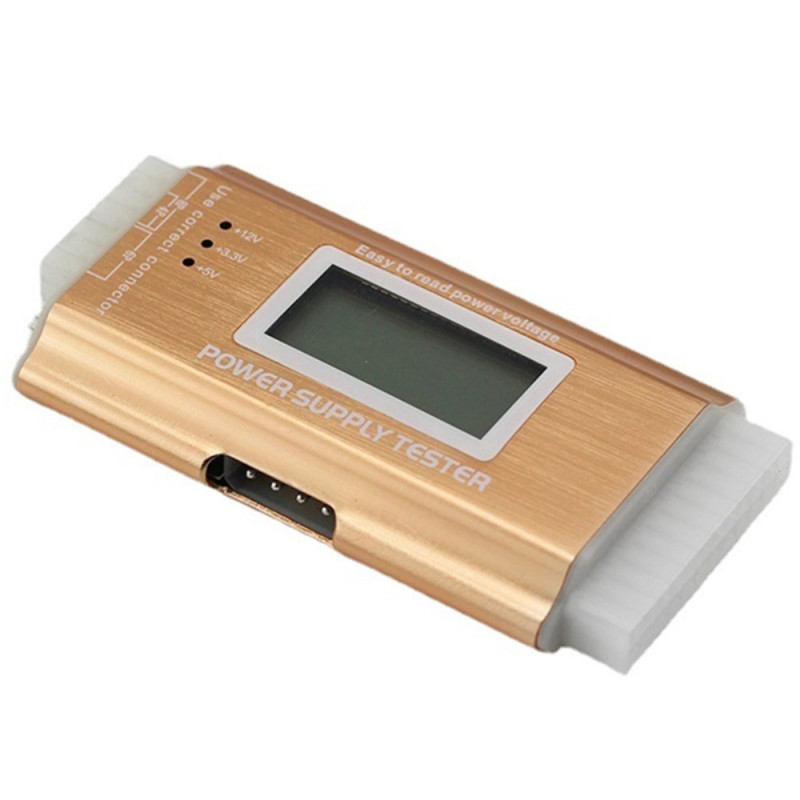

LCD - näyttö ATX Power Tester Pöytätietokoneen Virran testaustyökalu

YNS-05 alumiiniseoksesta valmistettu LCD-näyttö ATX Power Tester pöytätietokoneen tehotestaustyökalu Liitä vain virtalähteen ATX-liitin, jotta tiedät helposti ja intuitiivisesti, onko kunkin virtalähteen lähtö normaali
Se on tehokas virtalähteen testauslaite, joka pystyy havaitsemaan ATX, BTX, ITX, TFX tietokoneen virtalähteen ja voi näyttää jokaisen jänniteryhmän ja PG-arvon LCD-näytöllä
Löydä nopea tietokoneen virtalähde kätevä väline

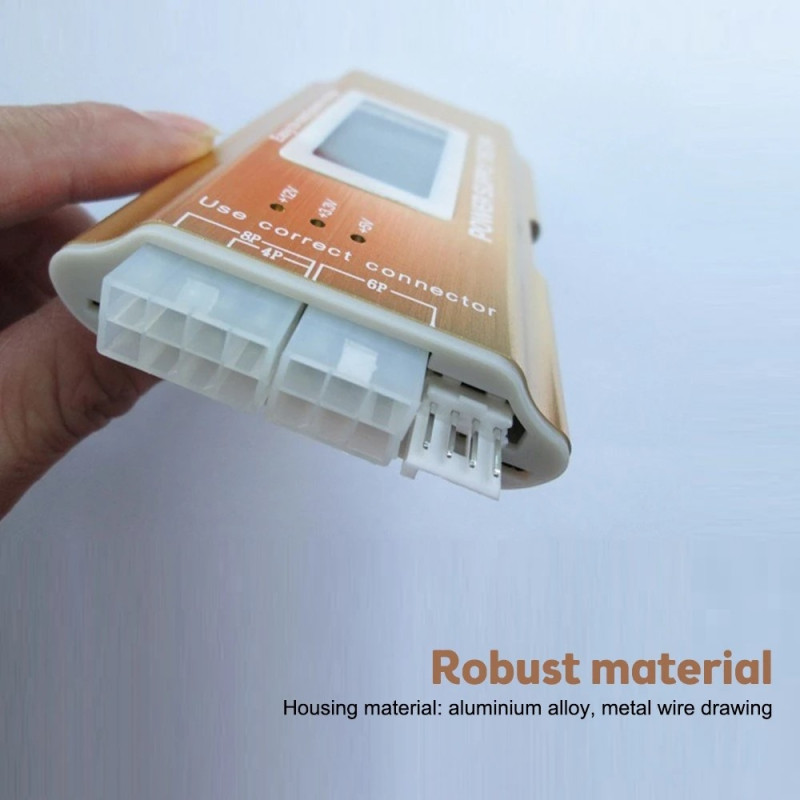

Kuori on valmistettu alumiiniseoksesta, joka on kestävä ja käytännöllinen
Tekniset tiedot:
Jännitetulo: 20/40PIN (ATX-virtalähde)
Jännitteen tunnistus: +12V -12V +5V +3.3V 5VSB 12VPG
Liitäntäportti: Floppy HDD COROM SATA 4pin (P4) 8pin (Dual-CPU) 6pin (PCI-E)
Paino: 125g (alumiiniseoskuori)
Toimintatapa:
1: Työnnä kuormittamattoman virtalähteen 20Pin- tai 24Pin-liitin vastaavaan kohtaan virtalähteen testerissä. Kytke virtalähde päälle, niin kaksi piippausta kuuluu samanaikaisesti.
Jos kunkin ryhmän arvot eivät vilku tai hälytä, tämä tarkoittaa, että tämän virtalähteen lähtö on normaali.
Jos vastaava jännite tai PG-arvo näytetään vilkkuvana hälytystilana, tämä virtalähde on viallinen! Katso testeihin liittyvät arvot seuraavasta taulukosta
(Vihje: Jos liität vain 20Pin- tai 24Pin-liitäntätesteriä, näyttö hälyttää (+12V2) ja näyttää LL. Tässä näkyvä LL on tarkoitettu 4P- tai 6P/8P-testaukseen. Jos sitä ei ole yhdistetty, voit jättää sen huomioimatta tai vain yhdistää ryhmän
Muut suuret 4P (kiintolevyliitäntä), pieni 4P (levykeasemaliitäntä), 4P/8P (CPU-liitäntä), 6P (grafiikkakorttiliitäntä), SATA-liitäntä, nämä liitännät on kytkettävä testattaessa. Jos et testaa, voit jättää ne pois käytöstä
Liitä iso 4P (kiintolevyliitäntä), pieni 4P (levykeasemaliitäntä) testeri, +12V ja +5V näyttövalot vasemmalla (jos valot eivät syty, tämä riviryhmä on viallinen)
Kytke 4P/8P (CPU-liitäntä), 6P (grafiikkakorttiliitäntä) testi Testerin näyttö (+12V2) näyttää testijännitteen (vilkkuu hälytys, jos on virhe)
Kun SATA-liitäntätesteri on kytketty, vasemmalla olevat +12V, +5V ja +3,3V merkkivalot palavat (jos valot eivät pala, tämä riviryhmä on viallinen. Joidenkin valmistajien SATA-virtaliitäntä ei on +3, 3V jännitelähtö)
Huomautus: +3,3 V:n LED-valo ei välttämättä syty, kun SATA-liitäntätesteri on kytketty, koska markkinoilla olevissa SATA-virtaliitännöissä on nyt 4 tai 5 johtoa. Tarkista ensin, onko Power SATA -liitännässäsi 4 vai 5 johtoa. Jos siinä on 4 johtoa, +3,3V ulostuloa ei ole. Vain 5 johdolla on +3,3 V lähtö. Kun käytät, yritä olla kytkemättä 24Pin-liitäntää kuumana. (Täytyy kytkeä 24Pin ennen virran kytkemistä).
Paketti sisältää:
1 x alumiiniseoksesta valmistettu LCD-näyttö ATX-tehontesteri
Muut eivät sisälly
